锂电池塑料托盘设计说明

发表时间:2019-04-30 00:22

锂电池塑料托盘设计说明


应用于电池生产系统中45°高温静置库、化成库、分容库、成品库、烘箱及其它物流系统中的链式输送、辊式输送、升降输送、堆垛机立库等(含清洗)。使用环境为:温度-5°~100℃,环境相对湿度≤90%。


2、详细参数


技术要求电池托盘
规格(mm)外尺寸700×450×70±1.5mm
材质进口PPO材质
物料重量约16×6kg
防静电
防滑
底部挠曲度<2mm(约150Kg压力)
方向标识
标签
自重约3.5公斤


3、参考图片

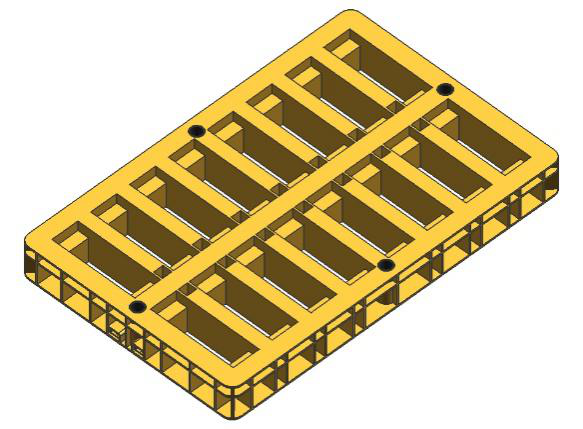

锂电池托盘

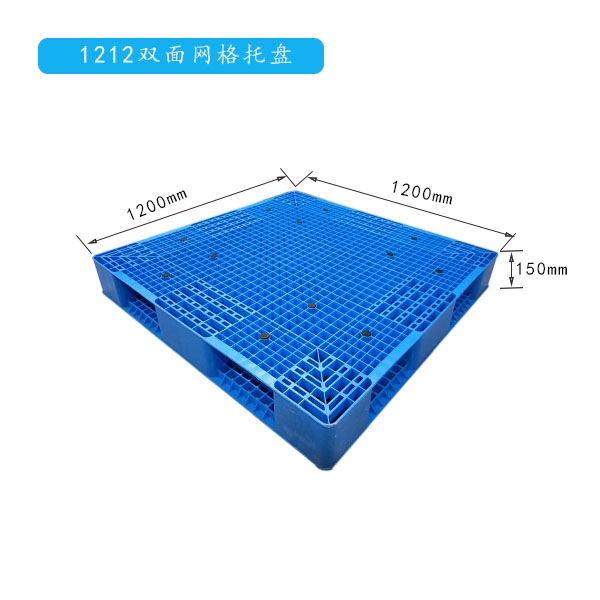

1212 双面网格.jpg

四、电池托盘加工以及工艺要求

1、主体材质为增强PPO或ABS(外加阻燃剂),要求必须满足承载要求,结构稳定,不能有明显影响使用的变形,颜色由乙方推介甲方确认;

2、适合存放锂电池,耐酸耐碱、耐油污,无毒无味,清洁耐用, 便于堆放;

3、符合现行国家行业标准,外观整洁,无划痕、凹陷等硬伤,表面完整,无残缺,边角及端手部位无毛刺,无飞边,无气泡,无明显色差,同一批次产品色泽一致,浇口应修平,不影响托盘的使用;

4、托盘内、外角应修圆处理,避免伤人伤物;

5、电池槽入口处设置倒圆角方便电池取放;

6、托盘应具有足够的刚度和强度,能满足设备输送、搬运、正常挤压、烘烤等要求;

7、托盘底部须做防滑处理,保证其在辊式输送机上不打滑;

8、托盘结构应避免隐藏的沟缝,以避免虫卵的隐藏和滋生,避免存在易积水的结构设计,托盘可承受热水和蒸汽以及机械化的冲洗;

9、托盘应避免在正常使用过程中产生影响定位精度、输送、搬运的形变。

10、需满足与其他物流设备的配合;

11、塑料托盘上下表面应平整、无飞边,,单个托盘上下没有明显色差,同批产品色泽一致。

12、边缘部位无毛刺,浇口处平整。

13、重量偏差:与标准合格±0.2kg。

14、托盘的长、宽、高度制造误差为≤1.5mm; 托盘平面两对角线长度误差≤1.5mm。

15、容易清洗,无难清洗部位。
